23E4530G1205-X-□□□

規格	說明
23	電機外徑：57mm
E	電機類型：外部驅動式
45	機身長度：45mm
30	額定電流：3.0A
G	絲桿類型：滾珠絲桿
□	絲桿導程
□	絲桿長度
□	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號	電壓	額定電流	保持力矩	機身長	推薦驅動器
23E4530G1205-X-□□□	2.3V	3A	0.7N.m	45mm	脈沖型：S-245D/S-266D
23E5530G1205-X-□□□	3V	3A	0.9N.m	54mm
23E6530G1205-X-□□□	3.1V	4A	1.5N.m	65mm
23E7530G1205-X-□□□	3.8V	4A	1.8N.m	76mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

絲桿代碼	絲桿直徑	導程	精度等級	定位精度	軸向間隙
1202	12	2	C7	±0.05	≤0.03
1204		4
1205		5
1210		10

請注意：其他絲桿直徑、導程可根據客戶要求定制。

1、螺母往復運動；

2、最大推力900N；

3、低噪音、低損耗、性能穩、結構簡單；

4、機身長度、絲桿長度、導程可根據客戶要求定制；

5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。

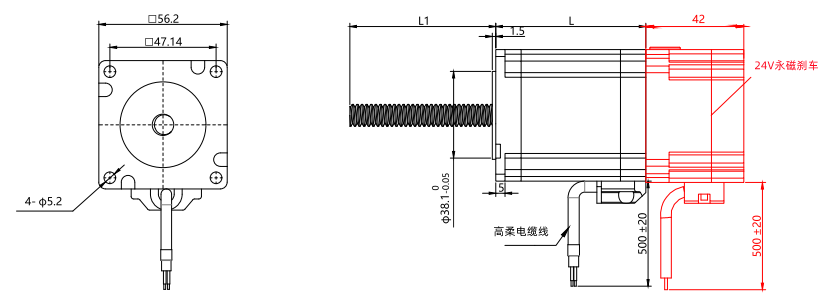

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

請注意：

1、絲桿端頭可根據客戶要求加工

2、電機可選配剎車和編碼器

3、絲桿長度可定制

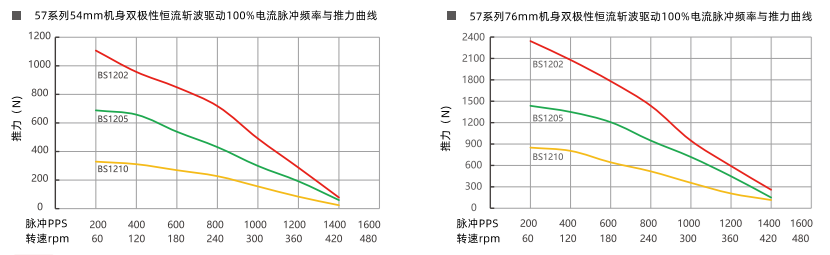

推力曲線

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
